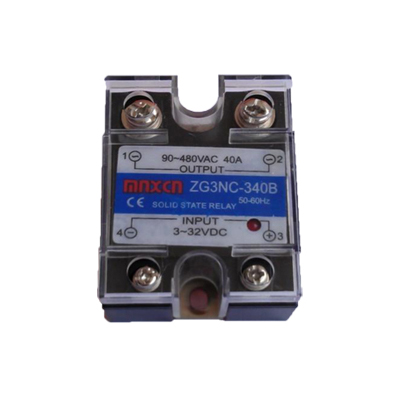

ZG3NC-B
- 产品详情
- 返回
一、产品特点：
1、双向可控硅输出，零电压开启，零电流关断；
2、输入回路与输出回路之间光隔离；
3、输入端-输出端之间隔离耐压2500V；
4、100%负载电流老化试验，通过欧共体CE认证，国际ISO9000认证，国内3C认证。

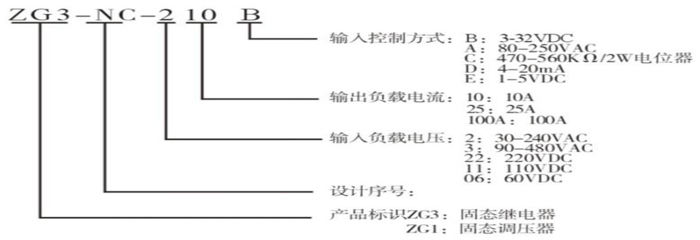

二、型号说明：
三、技术参数：
1、双向可控硅输出，零电压开启，零电流关断；
2、输入回路与输出回路之间光隔离；
3、输入端-输出端之间隔离耐压2500V；
4、100%负载电流老化试验，通过欧共体CE认证，国际ISO9000认证，国内3C认证。
二、型号说明：
三、技术参数：
|
|||||||||||||||||||||||||||||||||
四、产品应用：
ZG3NC系列固态继电器采用阻燃工程塑料外壳，环氧树脂灌封，螺纹引出端接线，具有结构强度高，耐冲击，抗震动性强，输入端驱动电流小可方便的与计算机终端和各种数字程控电路接口，广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，娱乐设施等自动化控制领域。
特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境，及频繁开关的场合，是交流接触器更新替代产品。
五、安全注意事项：
1、负载电流高于5A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂，40A以上加风扇强冷或水冷。
2、使用在感性负载时，高瞬态电压以及浪涌电流施加与输出端，因此可能导致固态继电器误导通或损坏，通常需要在输出端接入具有特定钳位电压的电压控制器件，如双向稳压二极管或压敏电阻(MOV)。压敏电阻推荐取额定电压的1.6-1.9倍。
3、控制接近最小负载电流的较小负载电流负载时，须在负载上并联一个虚拟负载电阻，以减小输出端漏电流在负载上产生较高的剩余电压。
4、为了避免固态继电器的温升超过允许值，设计应用时应考虑散热效果和安装位置，当两只或多只固态继电器并排安装时，应留有适当的间距。
5、多只固态继电器的输出端之间不得并联使用，以试图增大输出电流。但输出端可以串联使用，以便适用更高的工作电压。
6、当使用多只固态继共用一个控制电源时，输入端即可以串联使用也可以并联使用。
7、容性负载请慎用此件，请选择容性负载专用固态继电器。
