一、产品特点：
1、电流：5-35A；
2、电压：100-1600V；
3、小通通用尺寸“真空+充氧保护”焊接技术；
4、玻璃钝化二极管芯片；
5、优秀的力量/体积比率；
6、高热的传导性封装。
二、典型应用：
1、整流电源
2、工业自动化控制
3、数控机械、遥控系统

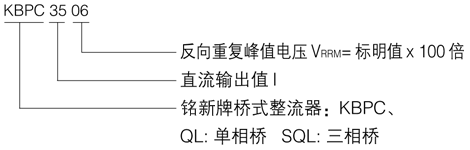

三、型号说明：

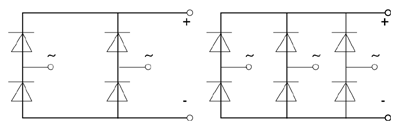

四、单/三相电路图：
五、特性参数：
| 型号 |
直流输
出电流 |
单相输入正
向平均电流 |
反向输入
峰值电压 |
反向重复
峰值电流 |
绝缘
电压 |
| ID |
IF(AV) |
VRRM |
IRRM |
Viso |
| Type |
A |
A |
V |
mA |
V(AC) |
|
相
相
桥
式
整
流
器
|
QL0510 |
5 |
2.5 |
100-1600 |
5 |
2500 |
| QL1010 |
10 |
5 |
100-1600 |
5 |
2500 |
| QL1510 |
15 |
7.5 |
100-1600 |
5 |
2500 |
| QL2010 |
20 |
10 |
100-1600 |
5 |
2500 |
| QL2510 |
25 |
12.5 |
100-1600 |
5 |
2500 |
| QL3010 |
30 |
15 |
100-1600 |
5 |
2500 |
| QL4010 |
40 |
20 |
100-1600 |
7 |
2500 |
| QL5010 |
50 |
25 |
100-1600 |
7 |
2500 | |
| 型号 |
直流输
出电流 |
三相输入正
向平均电流 |
反向输入
峰值电压 |
反向重复
峰值电流 |
绝缘
电压 |
| ID |
IF(AV) |
VRRM |
IRRM |
Viso |
| Type |
A |
A |
V |
mA |
V(AC) |
三
相
桥
式
整
流
器 |
SQL0510 |
5 |
1.7 |
100-1600 |
5 |
2500 |
| SQL1010 |
10 |
3.5 |
100-1600 |
5 |
2500 |
| SQL1510 |
15 |
5 |
100-1600 |
5 |
2500 |
| SQL2010 |
20 |
7 |
100-1600 |
5 |
2500 |
| SQL2510 |
25 |
8.5 |
100-1600 |
5 |
2500 |
| SQL3010 |
30 |
10 |
100-1600 |
5 |
2500 |
| SQL4010 |
40 |
14 |
100-1600 |
7 |
2500 |
| SQL5010 |
50 |
17 |
100-1600 |
7 |
2500 | | |
